La topographie, la science de la précision : le garant invisible de la qualité de votre construction

Sur un chantier, l’approximation est votre pire ennemie. Un mur décalé de quelques centimètres, une pente d’écoulement mal calculée, une fondation qui empiète sur la marge de recul : ces erreurs, souvent invisibles à l’œil nu, se transforment inévitablement en retards coûteux, en litiges et en défauts structurels. Face à ce risque, la plupart des professionnels de la construction se fient aux plans et aux piquets laissés sur le terrain. On pense que le secret est de bien suivre les mesures indiquées, en vérifiant avec un ruban ou un niveau laser.

Pourtant, cette approche ne traite que la conséquence, pas la cause. Elle suppose que les repères de base sont fiables, sans jamais questionner leur origine. Mais si la véritable clé n’était pas de simplement *utiliser* les mesures, mais de comprendre leur nature fondamentale ? La topographie n’est pas qu’une simple « prise de mesures » avant le début des travaux. C’est un véritable langage de précision, un système rigoureux qui traduit une intention architecturale immatérielle en une réalité physique infaillible. Chaque piquet dans le sol n’est pas un simple morceau de bois ; il est la matérialisation d’une coordonnée (X, Y, Z) qui engage une responsabilité technique, économique et surtout, légale.

Cet article n’est pas un manuel pour devenir arpenteur-géomètre. Il est conçu pour vous, chefs de chantier, conducteurs de travaux et architectes, qui utilisez ces données au quotidien. Nous allons décortiquer ce langage pour vous le rendre intelligible. Nous verrons comment chaque point est défini, quels outils le capturent, comment un plan numérique devient un repère tangible, et comment les technologies modernes, du scanner 3D au drone, créent un référentiel de vérité pour l’ensemble du cycle de vie du bâtiment.

Pour ceux qui préfèrent un format condensé, la vidéo suivante offre un aperçu des systèmes cartographiques qui sont à la base de toute localisation précise, complétant ainsi les concepts que nous allons aborder.

Afin de naviguer efficacement à travers les différentes facettes de cette discipline essentielle, cet article est structuré pour vous guider pas à pas, du concept le plus fondamental aux applications les plus concrètes sur vos chantiers au Québec. Le sommaire ci-dessous vous donne un aperçu des étapes de notre parcours.

Latitude, longitude, altitude : comprendre les trois dimensions qui définissent chaque point de votre projet

Au cœur de tout projet de construction se trouve une vérité simple : chaque élément, de la borne de propriété au coin de la fondation, occupe une position unique dans l’espace. La topographie est la science qui permet de définir cette position avec une certitude mathématique. Pour ce faire, elle s’appuie sur un système de trois coordonnées : la latitude (Nord/Sud), la longitude (Est/Ouest) et l’altitude (la hauteur). C’est ce triplet (X, Y, Z) qui constitue l’ADN géométrique de votre chantier. Sans lui, impossible de garantir que le bâtiment sera construit au bon endroit, à la bonne hauteur et avec les bonnes dimensions.

Il est crucial de comprendre que ces coordonnées ne sont pas arbitraires. Elles sont rattachées à des systèmes de référence officiels, comme le NAD83 (SCRS) pour la planimétrie et le CGVD2013 pour l’altimétrie au Canada. C’est ce qui assure que l’implantation réalisée par votre arpenteur-géomètre est cohérente avec le cadastre, les plans municipaux et les infrastructures avoisinantes. La précision de ces systèmes est bien supérieure à celle des cartes publiques. À titre d’exemple, les cartes topographiques standards du gouvernement québécois ont, selon les données officielles du Ministère des Ressources naturelles et des Forêts, une précision de 4 mètres en planimétrie. Sur un chantier, nous travaillons à l’échelle du centimètre, voire du millimètre.

L’altitude, souvent sous-estimée, est tout aussi critique, particulièrement au Québec. Le territoire présente une grande diversité, avec une altitude moyenne de 195 mètres. Il se divise en trois grandes régions : le Bouclier canadien, vaste plateau rocheux couvrant 90% de la province; les basses-terres du Saint-Laurent, au relief plat et propice à l’urbanisation; et les Appalaches au sud-est. Un projet dans les vallées encaissées de l’Estrie n’aura pas les mêmes contraintes de gestion des eaux de ruissellement ou de terrassement qu’un projet sur le sol plat de la Montérégie. L’altitude définie par l’arpenteur-géomètre est donc la donnée de base pour toute la conception de l’ingénieur civil.

En somme, ignorer l’une de ces trois dimensions, c’est comme construire une maison en se basant sur un plan auquel il manquerait une page. La précision de ce système de coordonnées est le premier garant invisible de la qualité et de la conformité de votre construction.

Théodolite, GPS ou scanner laser : quel est le meilleur outil pour quel type de relevé ?

Une fois le système de coordonnées établi, la question devient : comment mesurer ces points sur le terrain avec la précision requise ? Le choix de l’outil topographique n’est pas une question de préférence, mais une décision stratégique qui dépend de la nature du projet, de l’environnement et du niveau de détail exigé. En tant que gestionnaire de chantier, comprendre les capacités de chaque instrument vous permet de mieux dialoguer avec votre arpenteur-géomètre et d’anticiper les contraintes. Les facteurs qui influencent le coût et la durée d’un relevé sont directement liés à la technologie employée, à la superficie à couvrir et à la complexité du site.

Les outils traditionnels comme le théodolite (ou station totale) restent la norme pour les chantiers urbains denses où la visibilité du ciel est limitée. Ils offrent une précision sub-centimétrique en mesurant des angles et des distances à partir de points connus. Le GPS/GNSS RTK (Real-Time Kinematic) est, quant à lui, redoutablement efficace pour les grands espaces ouverts, comme les développements résidentiels en périphérie ou les parcs éoliens, où il peut atteindre une précision centimétrique rapidement. Enfin, les technologies plus récentes comme le scanner laser 3D capturent des millions de points en quelques minutes, créant un « nuage de points » d’une densité et d’une précision millimétriques, idéal pour les relevés de façades patrimoniales ou d’intérieurs industriels complexes.

Le choix optimal dépend donc d’un arbitrage technique. Pour vous aider à visualiser les cas d’usage typiques au Québec, le tableau suivant synthétise les applications idéales de chaque technologie.

En définitive, il n’y a pas de « meilleur » outil dans l’absolu. Il n’y a que l’outil le plus adapté à une tâche précise. Discuter en amont avec votre arpenteur-géomètre du choix technologique est un gage de performance et de maîtrise des coûts.

Le « scan » de votre terrain : que mesure le géomètre et pourquoi ces données sont-elles vitales pour votre architecte ?

Avant même la première esquisse, l’architecte a besoin d’une toile de fond parfaitement juste : la réalité du terrain. C’est le rôle du relevé topographique initial, souvent appelé « scan » du terrain. Cette opération n’est pas une simple mesure des limites de la propriété. L’arpenteur-géomètre capture un portrait 3D complet et détaillé du site existant. Il mesure la position et l’altitude de chaque élément pertinent : les dénivelés, les arbres, les affleurements rocheux, les bâtiments voisins, les poteaux électriques, les regards d’égout, les bordures de rue, etc. Chaque point est géoréférencé avec une précision centimétrique.

Ces données brutes, souvent représentées sous forme de nuage de points, sont ensuite traitées pour créer un plan topographique. Ce plan est le document de référence pour l’architecte et l’ingénieur. Il leur permet de :

• Positionner le bâtiment de manière optimale, en tenant compte des pentes pour l’écoulement des eaux et en minimisant les travaux de terrassement.
• Concevoir les fondations en fonction de l’altitude précise requise pour se raccorder aux services municipaux (égouts, aqueduc).
• Respecter les contraintes réglementaires, comme les marges de recul par rapport aux limites de propriété ou la protection d’éléments naturels.
• Anticiper les conflits, par exemple en s’assurant que le projet n’interfère pas avec une servitude d’Hydro-Québec ou de Bell.

Comme le formule Denicourt Arpenteurs-Géomètres, une firme reconnue dans le domaine, le relevé initial est plus qu’une simple carte :

Le relevé topographique établit un benchmark en utilisant une unité d’élévation dans le système de coordonnées SCOPQ (NAD83), permettant aux entrepreneurs de construire les fondations à la hauteur précise recommandée dans les plans d’ingénierie.

– Denicourt Arpenteurs-Géomètres, Guide des services topographiques pour entrepreneurs

Le résultat de cette capture de la réalité peut être visualisé comme une transition du monde physique au monde numérique, où chaque détail du relief est fidèlement retranscrit.

Ce nuage de points digitalisé devient la base sur laquelle tout le projet sera construit. Ignorer ou négliger la qualité de ce relevé initial, c’est comme construire sur des sables mouvants : les problèmes sont garantis d’apparaître tôt ou tard.

En somme, le plan topographique n’est pas un simple dessin. C’est le constat de la réalité, une base de données géospatiales sur laquelle toutes les décisions de conception futures reposeront en toute confiance.

Du plan numérique au piquet dans le sol : l’art de l’implantation topographique

Si le relevé initial est l’acte de « lire » le terrain, l’implantation est l’acte « d’écrire » dessus. C’est le moment charnière où le projet, jusqu’alors confiné à l’univers numérique des plans CAD, est traduit en repères physiques sur le chantier. Cette opération, réservée par la loi à l’arpenteur-géomètre, consiste à matérialiser au sol, avec une précision centimétrique, les points clés définis par l’architecte : les coins du futur bâtiment, les axes des murs, les limites de l’excavation, etc. Chaque piquet planté est une instruction non-négociable pour l’excavateur, le coffreur et le maçon.

Tenter de réaliser cette implantation soi-même est non seulement illégal au Québec, mais surtout extrêmement risqué. L’arpenteur-géomètre engage sa responsabilité professionnelle, garantie par l’Ordre des arpenteurs-géomètres du Québec (OAGQ). Il certifie que les repères qu’il pose correspondent exactement aux coordonnées des plans approuvés par la municipalité. Cette certification, matérialisée par le certificat d’implantation, est votre assurance contre les erreurs de positionnement qui pourraient entraîner un ordre de démolition pour non-respect du zonage.

Le processus est méthodique et rigoureux. L’arpenteur établit d’abord un réseau de points de contrôle stables autour de la zone de construction. À partir de ces points, il utilise une station totale ou un GPS RTK pour positionner précisément les piquets qui définiront la géométrie de l’ouvrage. Des vérifications sont ensuite effectuées à des étapes critiques du chantier pour s’assurer que les travaux respectent l’implantation initiale. Un minimum de trois visites est généralement nécessaire : une après l’excavation, une après l’installation des coffrages de fondation (avant la coulée du béton), et une pour la certification finale. Ces contrôles permettent de détecter et corriger immédiatement tout écart avant qu’il ne devienne un problème majeur.

L’implantation n’est donc pas un simple piquetage. C’est un acte de traduction certifié qui transforme des lignes sur un écran en la fondation légale et physique de votre bâtiment. C’est le pont infaillible entre la vision et la réalité.

Le « jumeau numérique » de votre bâtiment : comment le scanner 3D capture la réalité avec une précision millimétrique

La topographie ne s’arrête pas à l’implantation. Elle accompagne le bâtiment tout au long de sa construction et même au-delà, grâce à une technologie révolutionnaire : le scan 3D et la création de « jumeaux numériques ». Un jumeau numérique est une réplique virtuelle et dynamique d’un actif physique. Dans le contexte de la construction, il s’agit d’un modèle 3D ultra-précis du bâtiment tel que construit (« as-built »), enrichi de multiples couches d’informations.

À l’aide d’un scanner laser 3D, l’arpenteur-géomètre peut capturer la géométrie exacte du bâtiment à différentes phases de la construction. Le nuage de points obtenu est d’une précision millimétrique. En le superposant au modèle théorique du BIM (Building Information Modeling), on peut instantanément détecter les moindres écarts entre le plan et la réalité. Cela permet d’identifier des conflits entre les différents corps de métier (ex: une conduite de ventilation qui croise une poutre structurelle) avant qu’ils ne deviennent des problèmes coûteux sur le chantier.

Mais le véritable pouvoir du jumeau numérique se révèle sur le long terme. Il devient un dossier évolutif et interactif du bâtiment. Des firmes québécoises comme DLT Arpentage utilisent cette technologie pour intégrer au modèle géométrique des données de performance énergétique (conformes aux normes Novoclimat, par exemple), les fiches techniques des équipements installés ou les manuels d’entretien. Pour le gestionnaire immobilier, c’est un outil inestimable. Une future rénovation ? Il suffit de consulter le jumeau numérique pour connaître la position exacte de chaque conduit, câble ou renfort structurel, même s’ils sont cachés derrière les murs. C’est la fin des percements à l’aveugle et des plans « as-built » sur papier, souvent obsolètes ou imprécis.

Le jumeau géométrique n’est plus de la science-fiction. C’est une méthode de travail qui assure un contrôle qualité continu pendant la construction et qui simplifie drastiquement la gestion, l’entretien et l’évolution future de l’ouvrage. C’est la mémoire parfaite de votre bâtiment.

Le drone, le meilleur ami du terrassier : comment il révolutionne le calcul des volumes et le suivi de chantier

Dans les phases de terrassement, la gestion des volumes de déblais et de remblais est un enjeu économique majeur. Estimer avec précision la quantité de terre à excaver, à déplacer ou à commander est crucial pour la rentabilité du projet. Traditionnellement, cette tâche, appelée cubature, était longue et fastidieuse, nécessitant le quadrillage manuel du site par un arpenteur. Aujourd’hui, le drone photogrammétrique a complètement changé la donne, devenant un allié indispensable pour les entrepreneurs en excavation.

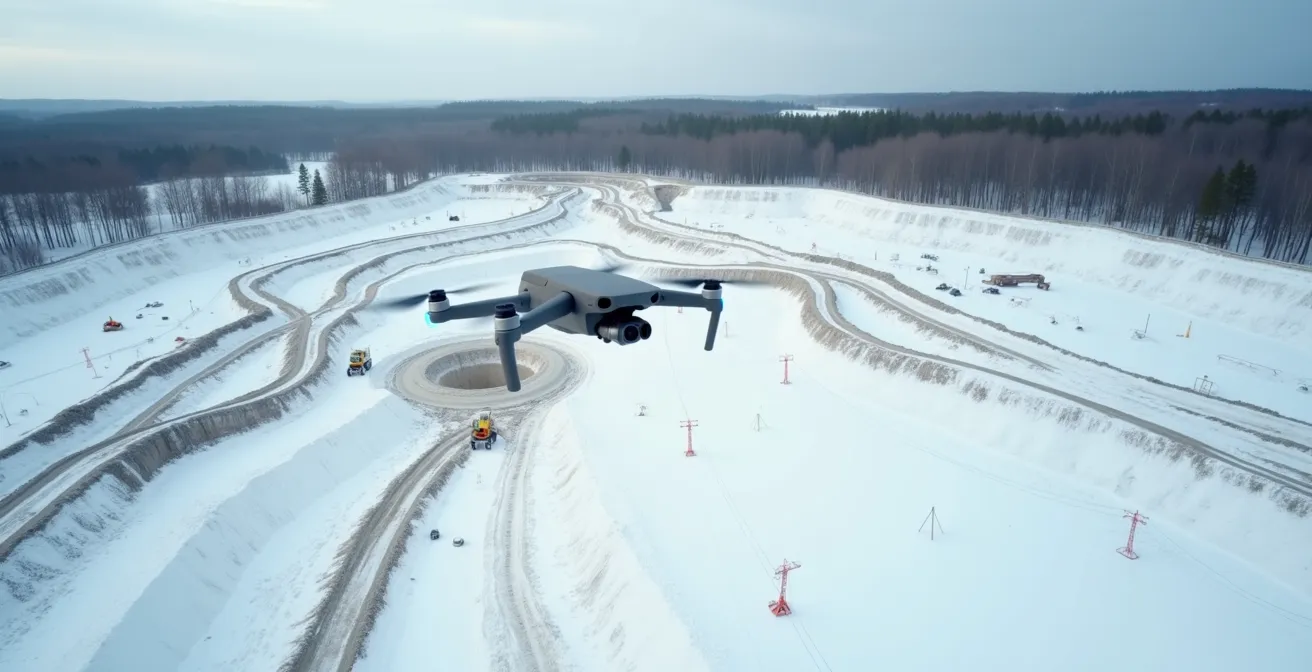

En survolant le chantier à une altitude contrôlée, le drone capture des centaines de photographies géoréférencées. Un logiciel spécialisé assemble ensuite ces images pour créer un modèle 3D texturé du site, un ortho-mosaïque et un modèle numérique de surface (MNS). La précision de ces modèles peut atteindre 2 à 5 cm en planimétrie. En comparant le MNS du jour avec celui de la semaine précédente, on peut calculer en quelques clics et avec une précision redoutable les volumes de matériaux qui ont été déplacés.

Les avantages sont considérables. Non seulement la sécurité est accrue en évitant au personnel de circuler sur un terrain accidenté, mais le gain de temps est spectaculaire. Sur les carrières et sablières québécoises, des retours d’expérience de firmes comme DLT Arpentage montrent une réduction allant jusqu’à 75 % du temps de relevé par rapport aux méthodes traditionnelles. Pour un chef de chantier, cela signifie obtenir un rapport de cubature quasi en temps réel, lui permettant d’ajuster sa logistique, de valider les factures des sous-traitants et de fournir un suivi précis au client.

Le drone n’est donc pas un simple gadget. C’est un outil de mesure et de gestion puissant qui apporte une agilité et une précision inégalées au suivi des grands chantiers de terrassement, même dans les conditions hivernales québécoises.

En transformant une opération complexe et ponctuelle en un processus simple et régulier, le drone offre aux gestionnaires de projet une visibilité et un contrôle sans précédent sur l’une des phases les plus coûteuses de la construction.

Les « chaises » : cet assemblage de planches rudimentaire qui garantit la précision millimétrique de votre maison

Au milieu de cette déferlante de technologies de pointe (GPS, lasers, drones), une technique ancestrale et d’apparence rudimentaire demeure un pilier de la précision en construction résidentielle : les « chaises » d’implantation. Cet assemblage de planches, positionné par l’arpenteur-géomètre en dehors de la future zone d’excavation, est le lien tangible entre le référentiel de haute précision et le travail quotidien du coffreur. Ne vous fiez pas à sa simplicité : sa mise en place est un art qui garantit la géométrie parfaite de vos fondations.

Une chaise est typiquement composée de deux piquets solidement ancrés dans le sol, sur lesquels est fixée une traverse horizontale parfaitement de niveau. C’est sur cette traverse que l’arpenteur réalise une fine entaille au crayon ou à la scie. Cette entaille n’est pas un repère approximatif ; elle matérialise l’axe exact d’un futur mur de fondation ou sa face extérieure. En installant des chaises à chaque coin et en tendant des cordeaux (des « lignes ») entre les entailles correspondantes, le coffreur recrée dans l’espace un quadrillage 3D qui représente l’empreinte exacte du bâtiment.

L’avantage de cette méthode est sa robustesse et sa permanence. Contrairement à un simple piquet qui sera détruit dès le premier coup de pelle mécanique, les chaises restent en place tout au long des travaux de fondation. Elles offrent une référence constante et fiable, beaucoup plus pratique qu’un point laser unique qui peut être facilement obstrué. Selon des experts comme Horizon Arpenteurs-Géomètres, les chaises d’implantation matérialisent physiquement les repères légaux du certificat d’implantation, créant un pont de confiance indispensable entre l’arpenteur et le coffreur. Elles permettent de s’assurer que les coffrages sont positionnés au millimètre près avant la coulée du béton, évitant ainsi les coûteux « décrochés » de fondation.

Les chaises d’implantation sont la preuve que dans la construction, la technologie la plus efficace n’est pas toujours la plus complexe. Elles sont l’incarnation d’un principe fondamental : fournir un référentiel stable, clair et indiscutable à ceux qui bâtissent.

Les plans ne sont pas du dessin, c’est le langage de la construction : apprenez à le parler couramment

En définitive, toutes ces technologies et techniques convergent vers un seul but : produire et matérialiser des documents qui constituent un langage commun et sans équivoque pour tous les intervenants d’un projet. Le plan topographique, le certificat d’implantation ou le certificat de localisation ne sont pas de simples « dessins ». Ce sont des documents légaux et techniques qui communiquent des informations géométriques critiques. En tant que chef de chantier ou architecte, savoir lire et interpréter correctement ce langage est une compétence fondamentale.

Le certificat de localisation, par exemple, est un document essentiel dans toute transaction immobilière au Québec, mais sa valeur informative est immense pour tout projet de rénovation ou d’agrandissement. Il ne se contente pas de montrer la position du bâtiment sur le terrain; il dresse un bilan de santé complet de la propriété par rapport aux lois et règlements en vigueur. Savoir le décoder vous permet d’anticiper les problèmes avant même de commencer les travaux. Comprendre la différence entre un certificat d’implantation (qui certifie la position d’un projet *à construire*) et un certificat de localisation (qui dresse le portrait d’une situation *existante*) est également primordial.

Le rôle de l’Ordre des arpenteurs-géomètres du Québec (OAGQ) est ici central. Il encadre la profession pour garantir la fiabilité de ce langage et protéger le public.

L’OAGQ assure la protection du public en encadrant la profession d’arpenteur-géomètre. Il est obligatoire d’être membre de l’OAGQ pour obtenir le permis d’exercer la profession.

– Ordre des arpenteurs-géomètres du Québec, Site officiel de l’OAGQ

Pour vous aider à maîtriser ce langage, voici une méthode pour auditer rapidement un certificat de localisation et en extraire les informations les plus importantes.

En investissant du temps pour comprendre les données topographiques, vous ne faites pas le travail de l’arpenteur-géomètre. Vous vous donnez les moyens de prendre de meilleures décisions, d’anticiper les risques et, au final, de garantir la qualité, la conformité et la rentabilité du projet dont vous avez la charge.
