Recevoir un jeu de plans peut être intimidant. Trop souvent, on le lit passivement, ce qui mène à des erreurs coûteuses et des retards sur le chantier. La solution n’est pas de mémoriser chaque symbole, mais d’apprendre à interroger activement le plan. Ce guide vous enseigne la méthode pour transformer ce document technique en un dialogue, vous permettant de chasser les conflits, de poser les bonnes questions et de garantir que la vision 2D corresponde parfaitement à la réalité 3D du projet, spécifiquement dans le contexte québécois.

Face à une pile de feuilles grand format couvertes de lignes, de chiffres et de symboles, le sentiment peut être déroutant. Que vous soyez l’artisan qui doit bâtir, le chef d’équipe qui doit coordonner ou le client qui doit valider son rêve, la maîtrise de la lecture de plan est une compétence non négociable. Beaucoup pensent qu’il suffit de comprendre les symboles de base ou de savoir où se trouve le nord. C’est un bon début, mais c’est l’équivalent de connaître quelques mots de vocabulaire sans maîtriser la grammaire d’une langue.

Le véritable enjeu n’est pas la lecture, mais l’interprétation. C’est la capacité à faire un voyage mental en trois dimensions, à superposer les informations et à anticiper ce que le plan ne dit pas explicitement. Mais si la clé n’était pas de lire le plan comme un livre, mais de le questionner comme un expert ? Si, au lieu de subir l’information, vous appreniez à la traquer, à débusquer ses contradictions avant qu’elles ne se matérialisent en béton et en acier ?

Cet article vous propose une nouvelle approche. Nous n’allons pas simplement vous donner un dictionnaire de symboles. Nous allons vous équiper d’une méthode de pensée, d’un processus d’interrogation active adapté au contexte réglementaire et climatique du Québec. Vous apprendrez à décomposer les vues, à déchiffrer le « solfège » du BTP, à identifier les zones de conflit potentiel entre les différents corps de métier, et finalement, à parler couramment le langage de la construction pour transformer une vision sur papier en une réalité sans faille sur le chantier.

Pour vous guider dans cet apprentissage, nous aborderons les concepts fondamentaux de manière progressive. Ce sommaire vous donne un aperçu des étapes clés que nous allons explorer ensemble pour faire de vous un lecteur de plans aguerri et confiant.

Plan, coupe, élévation : comment ces trois vues combinées vous décrivent 100% du projet

Imaginez que vous deviez assembler un meuble complexe sans instructions. C’est ce que l’on ressent en regardant une seule vue d’un plan. La magie de la lecture de plan réside dans la capacité à combiner trois types de « photographies » techniques pour construire une image mentale complète. Ces trois vues sont le plan, la coupe et l’élévation. Le plan est la vue la plus familière : c’est une vue de dessus, comme si le toit avait été enlevé. Il montre l’agencement des pièces, la position des murs, des portes et des fenêtres. C’est la carte de votre projet.

L’élévation, elle, vous montre le bâtiment de l’extérieur, une façade à la fois (avant, arrière, gauche, droite). C’est elle qui définit l’apparence, les matériaux de revêtement et la position verticale des fenêtres. Enfin, la coupe est la vue la plus puissante pour comprendre la structure. Imaginez trancher le bâtiment comme un gâteau pour voir à l’intérieur des murs, des planchers et du toit. Elle révèle les hauteurs sous plafond, l’épaisseur des isolants, la composition des planchers et la structure du toit. C’est ici que l’on valide les détails techniques invisibles de l’extérieur.

La compétence clé est le « voyage 3D mental » : suivre un élément, comme un escalier, du plan (où il se situe) à la coupe (quelle est sa hauteur de marche) et à l’élévation (voit-on une fenêtre dans sa cage ?). C’est cette navigation fluide entre les vues qui transforme des dessins 2D en une compréhension 3D solide. Avant même de regarder les détails, identifiez toujours le cartouche, ce bloc d’information qui précise l’échelle (ex: 1/4″ = 1′-0″), la date et le sceau du professionnel (architecte ou technologue), garant de la conformité.

Le « solfège » du BTP : déchiffrer les symboles et les hachures sur vos plans

Si les vues (plan, coupe, élévation) sont la grammaire du langage de la construction, les symboles et les hachures en sont le vocabulaire, ou mieux, le solfège. Chaque ligne, chaque motif n’est pas un simple dessin, mais une note précise qui indique un matériau, une action ou un composant spécifique. Apprendre à les lire, c’est comme apprendre à lire une partition musicale : cela permet d’anticiper la « mélodie » finale de la construction et de s’assurer que tous les instruments jouent à l’unisson.

Les hachures sont des motifs répétitifs qui remplissent une surface pour identifier un matériau. Des petits points pour le béton, des lignes parallèles pour un revêtement de bois, un motif ondulé pour l’isolant… Ces codes visuels permettent de savoir en un coup d’œil de quoi est fait un mur ou un plancher sans avoir à lire une longue description. Les symboles, quant à eux, représentent des objets : une porte et son sens d’ouverture, une fenêtre, une prise électrique, un lavabo. Ils sont standardisés pour que chaque intervenant sur le chantier, de l’électricien au menuisier, comprenne la même chose.

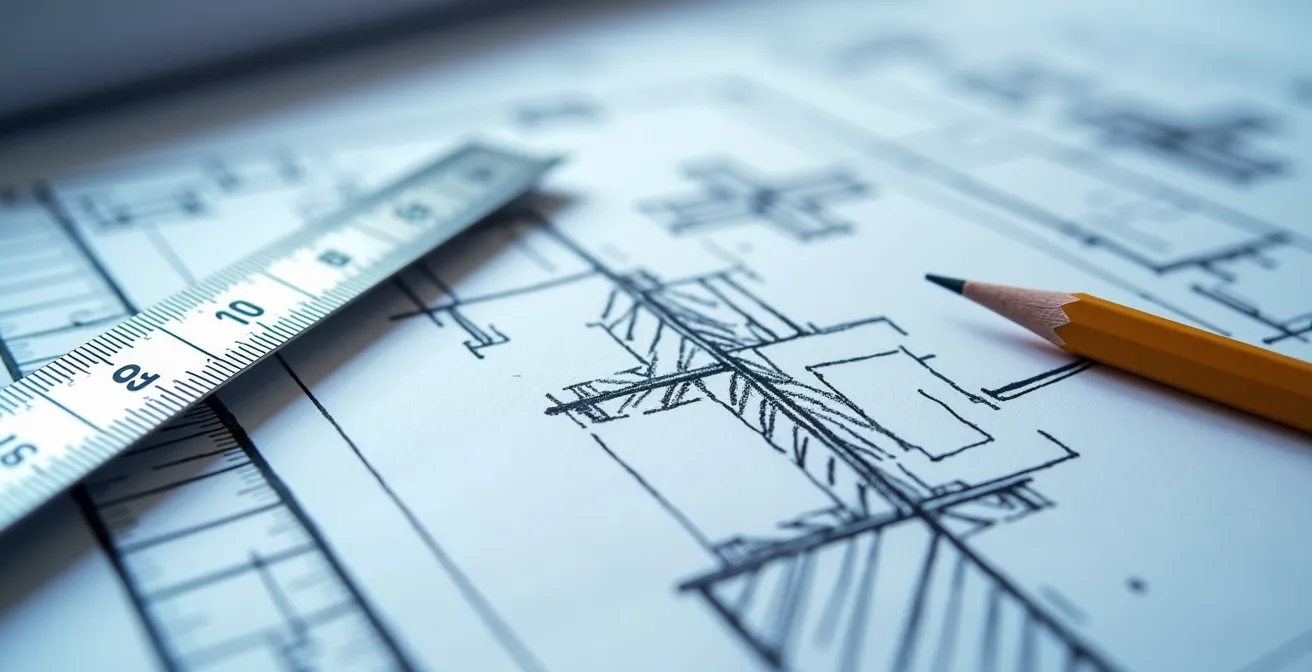

Vue macro détaillée de symboles et hachures sur un plan de construction

Au Québec, ces représentations sont souvent standard, mais il est crucial de toujours se référer à la légende du plan, car chaque concepteur peut avoir de légères variations. Ne présumez jamais de la signification d’un symbole. Une bonne pratique est de passer quelques minutes à étudier la page de légende avant de plonger dans les plans détaillés. C’est un investissement qui prévient des erreurs d’interprétation coûteuses, comme confondre un mur porteur avec une simple cloison.

Le tableau suivant présente quelques-unes des hachures les plus communes que vous rencontrerez sur des plans résidentiels québécois. C’est une excellente base pour commencer votre apprentissage de ce langage visuel.

Guide des hachures et symboles standards sur les plans québécois
Type d’élément Représentation graphique Signification au Québec
Béton Minuscules points Fondations, murs de béton
Revêtement principal Lignes horizontales Bardage, clin, revêtement extérieur
Toiture Hachures horizontales irrégulières Bardeaux d’asphalte ou autre matériau
Isolant Hachures au centre des murs Isolation thermique conforme au Code
Ouvertures Triangles en lignes pointillées Sens d’ouverture portes/fenêtres

Votre projet mérite mieux qu’un amateur : les signes qui ne trompent pas pour choisir un pro de l’excavation

Un plan, aussi parfait soit-il, ne vaut que par la compétence de celui qui l’exécute. Choisir le bon professionnel, notamment pour des étapes critiques comme l’excavation, est aussi important que la qualité du plan lui-même. Un vrai pro ne se contente pas de lire les lignes ; il lit *entre* les lignes. Il connaît le contexte local, les particularités du sol de votre région et sait comment les spécificités du plan interagiront avec la réalité du terrain. Au Québec, cela signifie avoir une connaissance approfondie des défis liés au gel/dégel, aux charges de neige et aux types de sol spécifiques.

Le premier réflexe est de vérifier la base administrative : l’entrepreneur possède-t-il une licence RBQ valide avec les bonnes sous-catégories ? C’est le strict minimum. Mais la véritable expertise se révèle dans la discussion. Un professionnel compétent doit pouvoir vous expliquer clairement sa stratégie d’implantation selon le plan, comment il compte gérer l’altimétrie (les niveaux) et utiliser le jargon local à bon escient (parler de ‘footing’, de ‘cap de roc’). Il doit aussi connaître les réglementations spécifiques de votre municipalité, comme les PIIA (Plan d’Implantation et d’Intégration Architecturale), qui peuvent imposer des contraintes non détaillées sur le plan générique.

Pour tester un candidat, posez des questions qui lient le plan à la réalité locale. Comme le recommande un guide pratique pour évaluer les excavateurs québécois, une question test redoutable est :

Selon le plan, quelle est votre stratégie pour le drain français et l’imperméabilisation des fondations, considérant les risques de pyrite ou d’ocre ferreux dans notre région?

– Question test recommandée, Guide pratique pour évaluer l’expertise d’un excavateur québécois

Une réponse vague ou hésitante est un signal d’alarme. Un expert, au contraire, saisira cette opportunité pour démontrer sa maîtrise des enjeux locaux et sa capacité à anticiper les problèmes. Choisir un pro, c’est choisir un partenaire qui parle couramment le langage du plan et celui de votre terrain.

Le plan parfait n’existe pas : les 5 incohérences à chasser avant le début du chantier

C’est une vérité fondamentale en construction : le plan parfait n’existe pas. Malgré tout le soin apporté par les concepteurs, un jeu de plans est un document complexe où des erreurs, des oublis ou des ambiguïtés peuvent se glisser. Votre rôle, en tant que lecteur actif, est de vous transformer en détective et de mener une « chasse aux incohérences » systématique avant que le premier camion n’arrive sur le chantier. Une incohérence détectée sur papier coûte quelques minutes de discussion ; la même incohérence découverte sur le terrain peut coûter des milliers de dollars et des semaines de retard.

Les incohérences peuvent être de plusieurs natures. Il y a les incohérences dimensionnelles (ex: la somme des dimensions des pièces n’égale pas la dimension totale du bâtiment), les conflits entre vues (ex: une fenêtre apparaît sur l’élévation mais pas sur le plan d’étage), ou les conflits entre devis et plans (ex: le plan spécifie une brique de marque X, mais le devis de l’entrepreneur mentionne la marque Y). Un type d’erreur particulièrement pernicieux est la mention « à valider au chantier ». Cette petite phrase est une porte ouverte à l’improvisation et aux malentendus. Un lecteur averti exigera toujours des précisions écrites pour chaque point laissé en suspens.

Équipe de construction vérifiant les incohérences sur des plans techniques

La vérification la plus cruciale est de s’assurer que vous travaillez avec la bonne version des documents. Les plans doivent porter la mention « Pour Construction » et non « Préliminaire » ou « Pour approbation ». De plus, le sceau d’un ingénieur (OIQ) ou d’un architecte (OAQ) doit être présent et valide sur tous les documents techniques (structure, mécanique, etc.). Ce sceau n’est pas une formalité ; c’est une assurance que le plan a été révisé par un professionnel qui en assume la responsabilité légale et respecte le Code de construction du Québec.

Votre liste de contrôle : 7 vérifications critiques avant signature

  1. Comparer chaque produit spécifié sur les plans avec ceux du devis de l’entrepreneur.
  2. Identifier toutes les mentions « à valider au chantier » et exiger des précisions écrites.
  3. Vérifier la présence et la validité des sceaux OAQ/OIQ sur tous les plans techniques.
  4. S’assurer que les plans sont marqués « Pour Construction » et non « Préliminaires ».
  5. Documenter par écrit toute ambiguïté via des RFI (Request for Information).
  6. Valider que les spécifications respectent le Code de construction du Québec en vigueur.
  7. Créer un dossier de clôture avec tous les plans « tels que construits » pour référence future.

Comment voir qu’une poutre en béton va traverser votre gaine de ventilation avant qu’il ne soit trop tard

Voici le cauchemar classique du chantier : le monteur de ventilation arrive pour installer une gaine rectangulaire de 14 pouces de haut, et découvre qu’une poutre en béton de 18 pouces de haut, fraîchement coulée, lui bloque le passage exactement là où le plan de CVAC (Chauffage, Ventilation, Air Climatisé) indiquait un chemin libre. C’est l’exemple parfait d’un « conflit » entre deux disciplines, une erreur qui aurait pu et dû être détectée sur papier. La solution réside dans une compétence avancée : la superposition mentale des plans techniques.

Un projet n’est pas un seul plan, mais un ensemble de plans spécialisés : structure, architecture, plomberie, électricité, CVAC. Chacun est dessiné par un expert de son domaine, et la coordination entre eux n’est pas toujours parfaite. Votre mission est de jouer le rôle de chef d’orchestre. Prenez la coupe structurale qui montre la poutre en béton. Notez sa position et son élévation (sa hauteur par rapport au niveau du plancher). Prenez ensuite le plan de CVAC qui montre le trajet de la gaine de ventilation. Reportez mentalement la position de la poutre sur ce plan.

Le « voyage 3D mental » devient ici un outil de détection de conflits. Vous « voyez » la poutre (issue du plan de structure) et la gaine (issue du plan de CVAC) occuper le même espace tridimensionnel dans votre tête. C’est à ce moment précis que vous devez lever un drapeau rouge. L’astuce est de se concentrer sur les « zones critiques » : les plafonds où passent de nombreuses conduites, les murs techniques où la plomberie et l’électricité se croisent, et les intersections entre les systèmes principaux. En pratiquant cette chasse aux conflits, vous passez du statut de simple lecteur à celui de véritable coordinateur de projet, capable d’économiser temps et argent en résolvant les problèmes avant qu’ils ne soient coulés dans le béton.

Pourquoi un schéma de plomberie ne ressemble pas à la réalité (et c’est une bonne chose)

En ouvrant un plan de plomberie ou d’électricité pour la première fois, une réaction fréquente est la confusion : « Ça ne ressemble pas du tout à la réalité ! Les tuyaux ne sont pas à l’échelle, et les fils ne suivent pas un chemin droit. » C’est tout à fait normal, car vous ne regardez pas une carte géographique, mais un plan schématique. Comprendre cette distinction est fondamental pour interpréter correctement les plans de réseaux.

Un plan schématique privilégie la logique sur la géographie. Son but n’est pas de montrer l’emplacement *physique* exact de chaque composant, mais de montrer comment ils sont *connectés* entre eux. Pensez à un plan de métro : il ne représente pas la distance réelle entre les stations ni les vrais virages des tunnels. Il vous montre l’ordre des stations sur une ligne et où faire vos correspondances. C’est un outil logique, pas une carte routière. Un schéma de plomberie fonctionne de la même manière : il montre qu’un lavabo est connecté à une colonne de chute spécifique, qui elle-même est relié à un évent sur le toit. Peu importe si le tuyau fait un détour dans le mur ; l’important est la connexion fonctionnelle.

Cette approche a un avantage immense : la clarté. Si l’on essayait de dessiner chaque tuyau et chaque fil à son emplacement réel et à l’échelle, le plan deviendrait un enchevêtrement illisible de lignes. Le schéma simplifie l’information pour se concentrer sur ce qui compte pour le fonctionnement du système. Le plan d’architecture, lui, se charge de donner les emplacements physiques (où est la toilette, où est la prise). Le rôle de l’artisan est de faire le pont entre les deux : il utilise le schéma pour comprendre les connexions et le plan d’architecture pour positionner les sorties (la toilette, la prise) au bon endroit dans la pièce.

À retenir

  • Passez de la lecture passive à l’interrogation active : un plan n’est pas un livre, c’est un interlocuteur à questionner.
  • Maîtrisez le « voyage 3D mental » en naviguant constamment entre le plan, la coupe et l’élévation pour construire une image complète.
  • La chasse aux conflits par la superposition des plans techniques (structure, CVAC, plomberie) est votre meilleure stratégie pour éviter les erreurs de chantier.

Le plan parfait n’existe pas : le processus pour gérer les incohérences sur le chantier

Nous avons établi que la détection d’incohérences est cruciale. Mais que faire une fois que vous en avez trouvé une ? La pire erreur serait de « prendre une décision sur le tas » ou de laisser l’entrepreneur improviser. Une gestion rigoureuse des changements est la seule façon de maintenir le contrôle sur le budget et l’échéancier. Le processus commence par la communication et la documentation.

Dès qu’une ambiguïté ou un conflit est identifié, il doit être formalisé par une « Demande d’Information » (RFI – Request for Information). C’est un document écrit (même un courriel formel suffit) envoyé au concepteur (architecte ou ingénieur) qui décrit le problème précisément et demande une clarification officielle. Cette trace écrite est fondamentale. Elle protège toutes les parties et garantit que la solution provient de la personne responsable du design. Ne jamais accepter une réponse verbale sur le coin d’une table ; exigez toujours une réponse écrite qui pourra être jointe aux documents du projet.

Si la clarification entraîne une modification du travail prévu, elle doit faire l’objet d’une « Demande de Changement ». C’est là que la rigueur est essentielle. Selon les bonnes pratiques de gestion de projet au Québec, il est sage de toujours prévoir une réserve. En effet, les experts québécois recommandent de mettre de côté une réserve de 10 à 15% du budget pour les imprévus et les changements. Avant d’exécuter tout travail supplémentaire, l’entrepreneur doit fournir une soumission détaillée chiffrant non seulement l’impact sur le coût, mais aussi l’impact sur le délai. Ce n’est qu’après votre approbation écrite que le travail peut commencer. Ce processus peut sembler lourd, mais c’est le seul rempart contre les dérapages de budget et les disputes de fin de chantier.

Au-delà des murs : comprendre les schémas des réseaux qui font vivre votre bâtiment

Un bâtiment n’est pas qu’une coquille vide. Ce sont les réseaux invisibles qui le font vivre : plomberie, électricité, chauffage, ventilation (CVAC). Chacun de ces systèmes complexes fait l’objet d’un plan technique spécialisé, souvent préparé par un ingénieur. Comprendre ces « dialectes » du langage de la construction est une étape avancée mais indispensable pour une coordination sans faille du chantier. Leur importance est telle que, dans le cadre de la licence d’entrepreneur, le programme de l’ACQ exige 31,5 heures de formation spécifiquement dédiées à la lecture des plans et devis.

Chaque plan a ses propres conventions. Le plan électrique indiquera l’emplacement de chaque prise, interrupteur et luminaire avec des symboles spécifiques, ainsi que le cheminement vers le panneau électrique. Une vérification clé est de s’assurer que l’emplacement du compteur respecte les normes d’Hydro-Québec. Le plan de plomberie, souvent schématique, montrera l’alimentation en eau et, crucialement, l’évacuation. Il faut y traquer les pentes d’évacuation (qui doivent être suffisantes) et la présence des évents, ces tuyaux qui montent jusqu’au toit pour équilibrer la pression et éviter les « glouglous » et les mauvaises odeurs.

Le plan le plus sujet aux conflits est souvent celui du CVAC. Les gaines de ventilation sont volumineuses et leur parcours doit être minutieusement tracé pour ne pas interférer avec la structure (poutres, solives). Enfin, le plan de structure, réalisé par un ingénieur, est le squelette du projet. Il détaille la taille des fondations, les types de poutres et de colonnes, et spécifie des éléments critiques pour le climat québécois, comme les charges de neige que la toiture doit pouvoir supporter. La véritable maîtrise consiste à superposer tous ces plans et à agir comme le gardien de leur cohérence globale.

  • Plan électrique : Vérifier l’emplacement du compteur et sa conformité aux normes d’Hydro-Québec.
  • Plan de plomberie : Valider les pentes d’évacuation et la présence des évents requis.
  • Plan CVAC : Tracer le parcours complet des gaines de ventilation pour identifier les conflits avec la structure.
  • Plan de structure : S’assurer que les charges de neige spécifiées correspondent aux normes régionales.

Passer de la lecture passive d’un plan à une interrogation active et coordonnée est la compétence qui sépare un projet réussi d’un projet problématique. C’est un changement de mentalité qui transforme un document intimidant en votre plus puissant allié. Pour mettre en pratique ces conseils, la prochaine étape est simple : prenez un jeu de plans, même celui d’un petit projet, et lancez votre propre « chasse aux conflits ». Évaluez dès maintenant votre capacité à transformer la vision 2D en une réalité 3D sans faille.
